Выбор исполнения уплотнительной поверхности фланцев в зависимости от давления в трубопроводе

Укажите значение давления в трубопроводе для выбора исполнения уплотнительной поверхности фланцев:

кгс/см²

МПа

ГОСТ 32569-2013 "Трубопроводы технологические"

Приложение Р (рекомендуемое) Выбор типа уплотнительной поверхности фланцев для мягких прокладок

Среда Исполнение уплотнительной поверхности фланцев в соответствии с ГОСТ 33259-2015 Давление P, кгс/см2
P =
20
кгс/см²
Все вещества групп А, Б B-B
(0 ˂ PN ≤ 2,5]
Все вещества групп А, Б, кроме А(а) и ВОТ высокотемпературный органический теплоноситель) B-B
(0 ˂ PN ≤ 10]
Все вещества группы В B-B
(0 ˂ PN ≤ 25]
Все вещества группы В E-F
(25 ˂ PN ≤ 63]
Все вещества групп А, Б E-F или C-D
(2,5 ˂ PN ≤ 63]
Все группы веществ J-J или K-K
(63 ˂ PN ˂ 250]





Справочные таблицы для понимания какие прокладки обычно используются с какими фланцами и примеры маркировки фланцев и прокладок

Уплотнительная поверхность исполнения A используется при давлениях PN1, PN2,5 и PN6. Уплотнительная поверхность исполнения A используется при давлениях PN1, PN2,5 и PN6. Уплотнительная поверхность исполнения A используется при давлениях PN1, PN2,5 и PN6.
Уплотнительная поверхность исполнения A используется при давлениях PN1, PN2,5 и PN6.
Будьте внимательны т.к. использование фланцев с уплотнительной поверхностью исполнения А для технологических трубопроводов не предусмотрено. ГОСТ 32569-2013 Приложение Р.

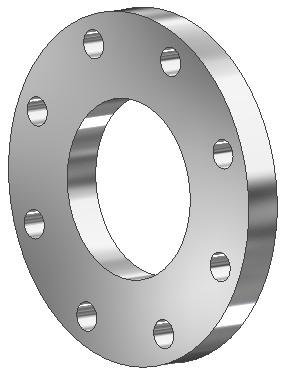

Фланец 100-16-01-1-А-Ст20-I ГОСТ 33259 Прокладка А-100-ПОН ГОСТ 15180-86 Ру10-160 Фланец 100-16-01-1-А-Ст20-I ГОСТ 33259
Фланец 100-16-01-1-А-Ст20-I ГОСТ 33259 Прокладка А-100-ПОН ГОСТ 15180-86 Ру10-160 Фланец 100-16-01-1-А-Ст20-I ГОСТ 33259
B соединительный выступ Фланца и ПОН B соединительный выступ

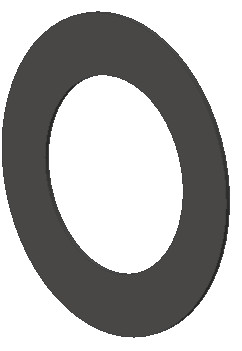

Фланец 80-16-11-2-В-09Г2С-I ГОСТ 33259-2015 Прокладка A-80-ПОН ГОСТ 15180-86 Ру10-40 Фланец 80-16-11-2-В-09Г2С-I ГОСТ 33259-2015
Фланец 80-16-11-2-В-09Г2С-I ГОСТ 33259-2015 Прокладка A-80-ПОН ГОСТ 15180-86 Ру10-40 Фланец 80-16-11-2-В-09Г2С-I ГОСТ 33259-2015
E выступ чертёж E-F-Б F впадина чертёж

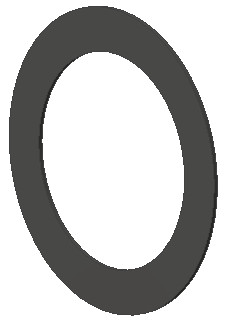

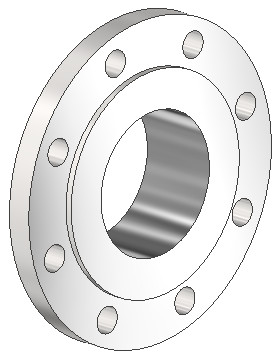

Фланец 100-16-11-1-E-09Г2С-I ГОСТ 33259 Прокладка Б-100-ПОН ГОСТ 15180-86 Ру10-160 Фланец 100-16-11-1-F-09Г2С-I ГОСТ 33259
Фланец 100-16-11-1-E-09Г2С-I ГОСТ 33259 Прокладка Б-100-ПОН ГОСТ 15180-86 Ру10-160 Фланец 100-16-11-1-F-09Г2С-I ГОСТ 33259
Уплотнительные поверхности исполнений L и М используют под фторопластовые прокладки Уплотнительные поверхности исполнений L и М используют под фторопластовые прокладки Уплотнительные поверхности исполнений L и М используют под фторопластовые прокладки
Уплотнительные поверхности исполнений L и М используют под фторопластовые прокладки.

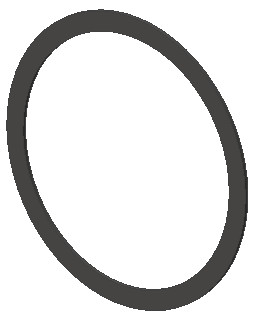

Фланец 100-16-11-1-C-09Г2С-I ГОСТ 33259 Прокладка В-100-ПОН ГОСТ 15180-86 Ру10-160 Фланец 100-16-11-1-D-09Г2С-I ГОСТ 33259
Фланец 100-16-11-1-C-09Г2С-I ГОСТ 33259 Прокладка В-100-ПОН ГОСТ 15180-86 Ру10-160 Фланец 100-16-11-1-D-09Г2С-I ГОСТ 33259
Уплотнительные поверхности исполнений L и М используют под фторопластовые прокладки Уплотнительные поверхности исполнений L и М используют под фторопластовые прокладки Уплотнительные поверхности исполнений L и М используют под фторопластовые прокладки

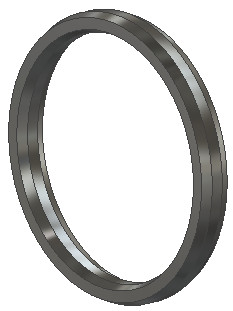

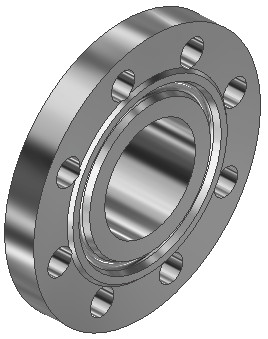

Фланец 100-63-11-1-J-09Г2С-I ГОСТ 33259-2015 1-1-100-63-09Г2С-110 ГОСТ 34655-2020 (овал) 2-1-100-63-09Г2С-110 ГОСТ 34655-2020 (восьмиугольная) Фланец 100-63-11-1-J-09Г2С-I ГОСТ 33259-2015
Фланец 100-63-11-1-J-09Г2С-I ГОСТ 33259-2015 1-1-100-63-09Г2С-110 ГОСТ 34655-2020 (овал) 2-1-100-63-09Г2С-110 ГОСТ 34655-2020 (восьмиугольная) Фланец 100-63-11-1-J-09Г2С-I ГОСТ 33259-2015
Исполнение К - Под линзовую прокладку Исполнение К - Под линзовую прокладку Исполнение К - Под линзовую прокладку
Фланец 100-63-11-1-K-12X18НЮТ-I ГОСТ 33259-2015 Прокладка 3-100-12X18НЮТ-150 ГОСТ 34655-2020 Фланец 100-63-11-1-K-12X18НЮТ-I ГОСТ 33259-2015
Фланец 100-63-11-1-K-12X18НЮТ-I ГОСТ 33259-2015 Прокладка 3-100-12X18НЮТ-150 ГОСТ 34655-2020 Фланец 100-63-11-1-K-12X18НЮТ-I ГОСТ 33259-2015



Маркировка фланцев для технологических трубопроводов



Фланец
-
-
-
-
-
-
ГОСТ 33259-2015














Группа контроля












Марка материала










Исполнение уплотнительной поверхности








Номер размерного ряда






Номер типа фланца




Номинальное давление, кгс/см2


Номинальный диаметр, мм.



Прокладки, используемые в зависимости от исполнения уплотнительной поверхности фланца

Исполнение уплотнительной поверхности фланца Исполнение прокладки Исполнение уплотнительной поверхности фланца Давление и диаметр, при которых может использоваться прокладка
Уплотнительная поверхность исполнения A используется при давлениях PN1, PN2,5 и PN6. Прокладка А-100-ПОН ГОСТ 15180-86 Ру10-160
А-ПОН ГОСТ 15180-86
Уплотнительная поверхность исполнения A используется при давлениях PN1, PN2,5 и PN6. Таблица 2 ГОСТ 15180-86
PN, кгс/см2 DN фланца, мм
1 и 2,5 10-3000
6,3 10-2400
10 10-2000
16 10-1800
25 10-1400
40 10-1200
B соединительный выступ Прокладка A-80-ПОН ГОСТ 15180-86 Ру10-40
А-ПОН ГОСТ 15180-86
B соединительный выступ Таблица 2 ГОСТ 15180-86
PN, кгс/см2 DN фланца, мм
1 и 2,5 10-3000
6,3 10-2400
10 10-2000
16 10-1800
25 10-1400
40 10-1200
СНП до PN 40 с двумя ограничительными кольцами СТ ЦКБА-СОЮЗ-СИЛУР-019—2012
B соединительный выступ Прокладка В-100-ПОН ГОСТ 15180-86 Ру10-160
В-ПОН ГОСТ 15180-86
B соединительный выступ Таблица 2 ГОСТ 15180-86
PN, кгс/см2 DN фланца, мм
1-40 10-800
63 10-600
100 10-400
160 10-300
E выступ чертёж Прокладка Б-100-ПОН ГОСТ 15180-86 Ру10-160
Б-ПОН ГОСТ 15180-86
F впадина чертёж Таблица 2 ГОСТ 15180-86
PN, кгс/см2 DN фланца, мм
1-40 10-800
63 10-600
100 10-400
160 10-300
Г Фланцы с уплотнительными поверхностями исполнений L и М применяют с прокладками на основе фторопласта-4 (ГОСТ 15180-86) Таблица 2 ГОСТ 15180-86
PN, кгс/см2 DN фланца, мм
200 15-250
Уплотнительные поверхности исполнений L и М используют под фторопластовые прокладки 1-1-100-63-09Г2С-110 ГОСТ 34655-2020 (овал)
тип 1 прокладка овального сечения ГОСТ 34655-2020
Уплотнительные поверхности исполнений L и М используют под фторопластовые прокладки Таблица 1 ГОСТ 34655-2020
Уплотнительные поверхности исполнений L и М используют под фторопластовые прокладки 2-1-100-63-09Г2С-110 ГОСТ 34655-2020 (восьмиугольная)
тип 2 прокладка восьмиугольного сечения ГОСТ 34655-2020
Уплотнительные поверхности исполнений L и М используют под фторопластовые прокладки Таблица 1 ГОСТ 34655-2020
Исполнение К - Под линзовую прокладку Прокладка 3-100-12X18НЮТ-150 ГОСТ 34655-2020
тип 3 линзовая прокладка ГОСТ 34655-2020
Исполнение К - Под линзовую прокладку Таблица 2 ГОСТ 34655-2020



ГОСТ 32569-2013 "Трубопроводы технологические"

Приложение Р (рекомендуемое) Выбор типа уплотнительной поверхности фланцев для мягких прокладок

Среда Давление PN, МПа (кгс/см2) Тип уплотнительной поверхности
Все вещества группы В ≤ 2,5 (25) соединительный выступ (В)
> 2,5 (25)
≤ 6,3 (63)
выступ-впадина (E-F)
Все вещества групп А, Б, кроме А(а) и ВОТ (высокотемпературный органический теплоноситель) ≤ 1,0 (10) соединительный выступ (В)
Все вещества групп А, Б ≤ 0,25 (2,5) соединительный выступ (В)
> 0,25 (2,5)
≤ 6,3 (63)
выступ-впадина (E-F) или шип-паз (C-D)
ВОТ Независимо шип-паз (C-D)
Фреон, аммиак, водород Независимо выступ-впадина (E-F) или шип-паз (C-D)
Все группы веществ при вакууме От 0,095 до 0,05 (0,95-0,5) абс. выступ-впадина (E-F) или шип-паз (C-D)
От 0,05 до 0,001 (0,5-0,01) абс. шип-паз (C-D)
Все группы веществ > 6,3 (63) Под линзовую прокладку (K) или прокладку овального или восьмиугольного сечения (J)



ГОСТ 33259- 2015 Фланцы трубопроводов

Приложение А (рекомендуемое) Исполнения уплотнительной поверхности фланцев А.1 Рекомендуемые исполнения уплотнительных поверхностей фланцев в зависимости от рабочей среды и номинального давления PN приведены в таблице А.1.

Таблица А.1 — Исполнения уплотнительных поверхностей фланцев

Среда Давление PN, кгс/см2 Тип уплотнительной поверхности
Трудногорючие и негорючие (непожаровзрывоопасные) вещества по ГОСТ 12.1.044 До PN 6 включ. А (плоскость)
До PN 25 включ. В (соединительный выступ)
Св. PN 25 Е (выступ) — F (впадина);
С, L (шип) — D, М (паз)
Вредные вещества 4-го класса опасности (малоопасные) по ГОСТ 12.1.007 До РN16 включ. В (соединительный выступ)
Св. PN 16 Е (выступ) — F (впадина);
С, L (шип) — D, М (паз)
Вредные вещества 1, 2 и 3 классов опасности (высокоопасные и умеренно опасные) по ГОСТ 12.1.007; пожаровзрывоопасные вещества (горючие газы и жидкости, легковоспламеняющиеся жидкости) по ГОСТ 12.1.044 До PN 40 включ. В (соединительный выступ)
(см. 7.3 и примечания)
Все Е (выступ) — F (впадина);
С, L (шип) — D, М (паз)
Вредные вещества 1-го класса опасности (чрезвычайно опасные) по ГОСТ 12.1.007 Все Е (выступ) — F (впадина);
С, L (шип) — D, М (паз)
ВОТ (высокотемпературный органический теплоноситель) Все С, L (шип) — D, М (паз)
Фреон, аммиак, водород Все Е (выступ) — F (впадина);
С, L (шип) — D, М (паз)
Вакуум (0,95—0,5) абс. Е (выступ) — F (впадина);
С, L (шип) — D, М (паз)
(0,5—0,01) абс. С, L (шип) — D, М (паз)
Все среды PN≥63 К (под линзовую прокладку); J (под прокладку овального или восьмиугольного сечения)
Примечание - В соответствии с [7] (ГОСТ Р 52376-2005) уплотнительная поверхность исполнения В (соединительный выступ) может применяться с прокладками СНП до PN 40 с двумя ограничительными кольцами и в соответствии с [8] (СТ ЦКБА-СОЮЗ-СИЛУР-019-2012) до PN 100.



Нормативные документы про фланцы, прокладки и вещества



№ п.п. № документа Наименование документа
 1 ГОСТ 32569-2013 Трубопроводы технологические стальные
 2 ГОСТ 33259-2015 Фланцы арматуры, соединительных частей и трубопроводов на номинальное давление до PN 250
 3 ГОСТ 15180-86 Прокладки плоские эластичные
 4 ГОСТ 34655-2020 Прокладки овального, восьмиугольного сечения, линзовые стальные для фланцев арматуры
 5 ГОСТ 12.1.044-2018 Пожаровзрывоопасность веществ и материалов
6 ГОСТ 12.1.007-76 Вредные вещества
